Razendsnel calculeren van complexe projecten
Uitdaging: Handmatige en Tijdrovende Calculaties
Vianen Gevelelementen is gespecialiseerd in modulaire houtskeletbouw (HSB) gevelvullende elementen voor kenmerkende hoogbouwprojecten. Met tientallen jaren ervaring in de bouwsector staat Vianen bekend om haar focus op kwaliteit en duurzaamheid. Echter, het traditionele calculatietraject binnen het bedrijf was tijdsintensief en handmatig.
De ontwerpen van Vianen bevatten vaak honderden elementen met veel variaties, die allemaal aan strikte eisen moeten voldoen. Tot voor kort werd tijdens de calculatiefase elke afmeting en hoeveelheid handmatig berekend, wat resulteerde in lange doorlooptijden voor offertes. Herzieningen in projecten zorgden vaak voor extra werk doordat berekeningen meerdere keren opnieuw moesten worden uitgevoerd.
Daarnaast wilde Vianen inspelen op de toenemende vraag naar digitalisering en datagedreven werken. Het doel: een efficiënter en geïntegreerd proces dat afdelingen zoals calculatie, engineering, werkvoorbereiding en productie beter verbindt.
Parametrisch Ontwerp en Digitalisering
Om deze uitdagingen aan te pakken, heeft Vianen de afgelopen jaren geïnvesteerd in de ontwikkeling van parametrische modellen. Deze innovatieve aanpak heeft het calculatieproces niet alleen versneld, maar ook aanzienlijk verbeterd.
1.BIM als Fundament
Het proces begint met een BIM-model van het project. Dit model dient als basis voor alle verdere stappen. Om de kwaliteit van aangeleverde BIM-modellen te waarborgen, ontwikkelde Vianen een informatiekaart. Hierin staan richtlijnen waaraan het model moet voldoen.
2.Automatische Herkenning en Berekening

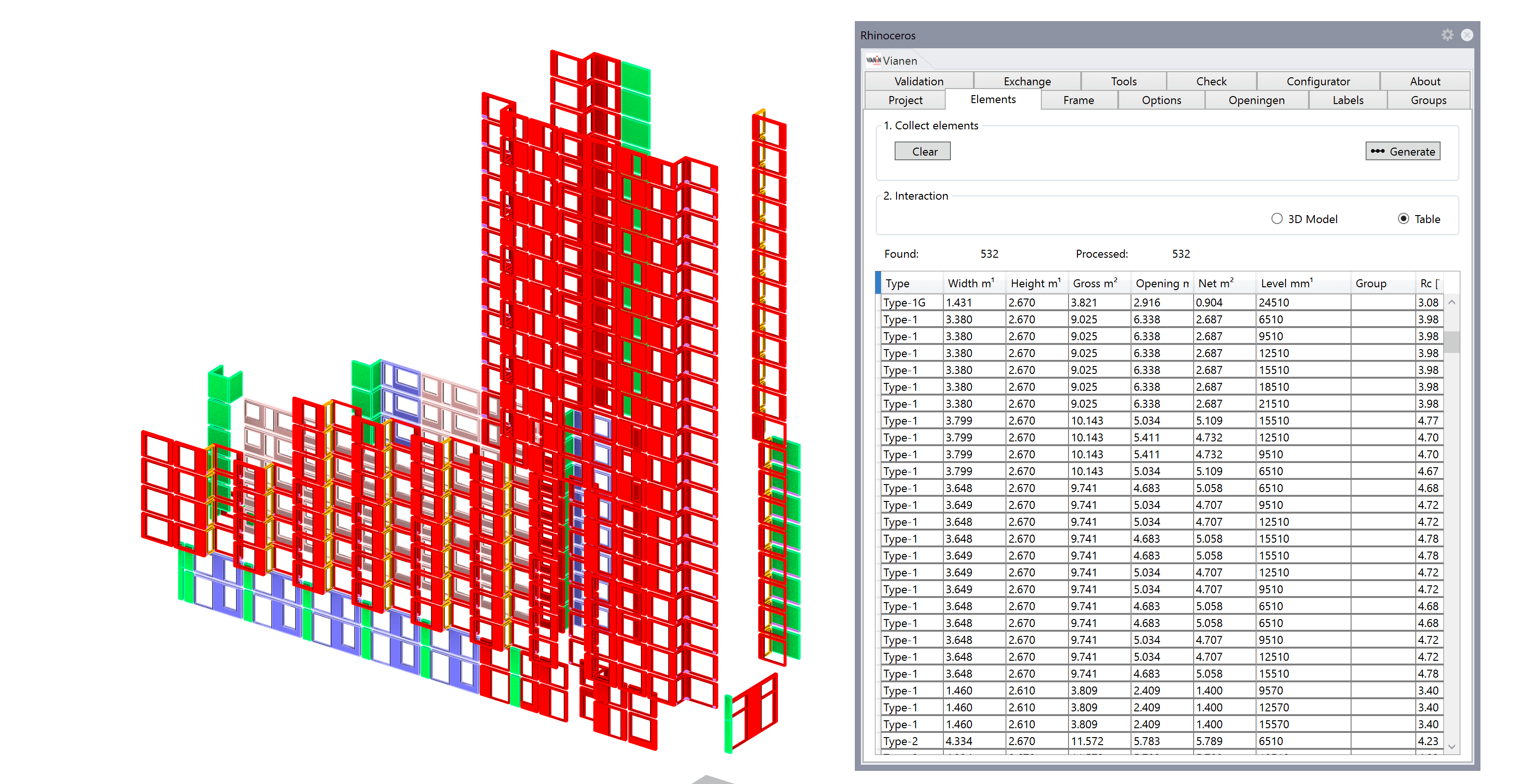

De parametrische software herkent automatisch de eigenschappen van gevelcomponenten, zoals breedte, hoogte, netto en bruto oppervlaktes, en sparingen. Bouwcomponenten zoals HSB-frames en isolatie worden direct gegenereerd op basis van deze gegevens. Met één druk op de knop kunnen opties, zoals beplatingen en vakvullingen, worden toegevoegd.
3.Koppeling met een Online Calculatiesysteem

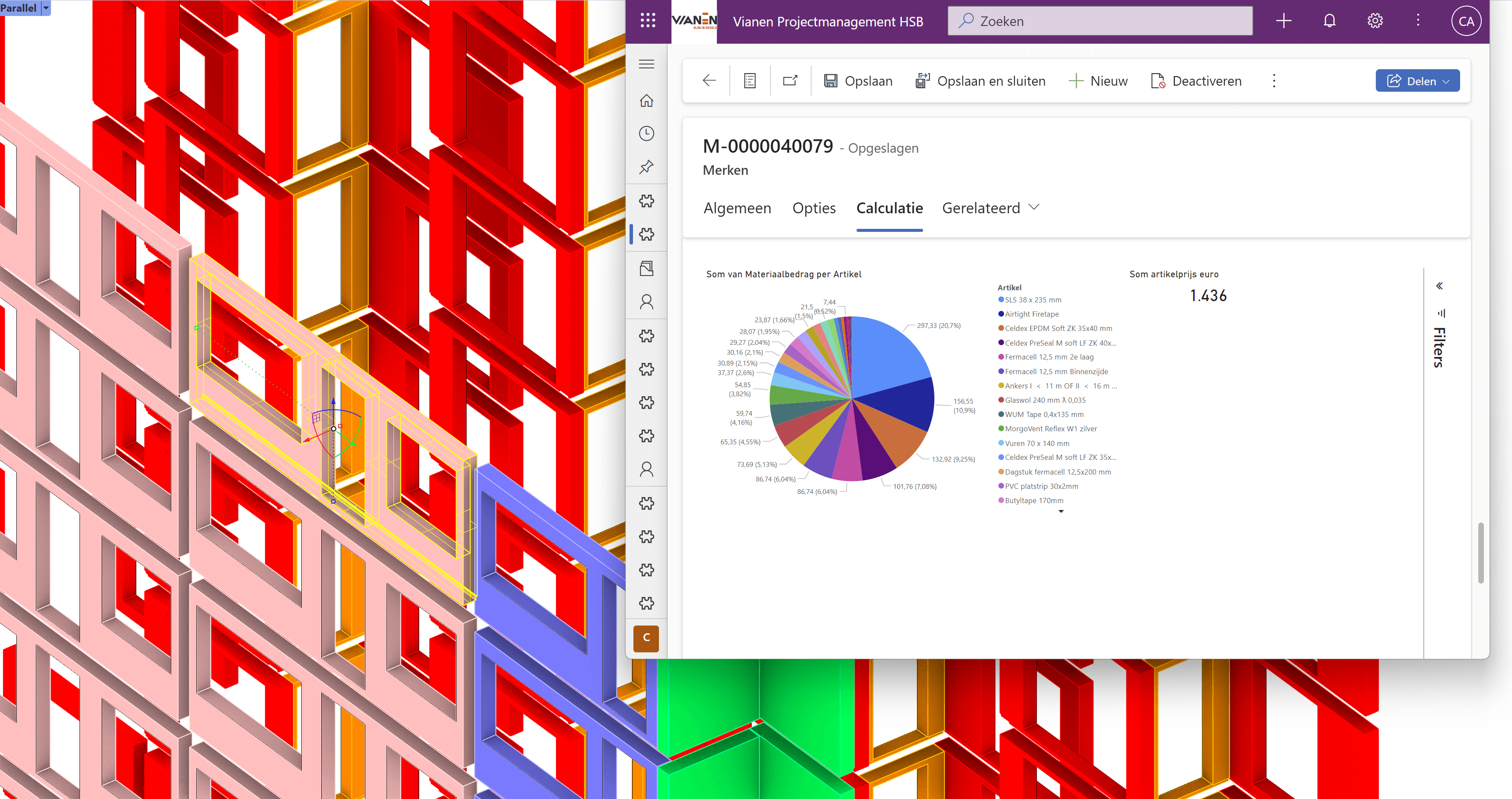

Gegevens uit het parametrische model worden geëxporteerd naar een online calculatiesysteem, waar materiaalprijzen en urenformules aan elkaar gekoppeld worden. Historische data uit eerdere projecten wordt gebruikt voor nauwkeurige berekeningen en biedt waardevolle inzichten voor rapportages en prognoses.
4.Snellere en Interactieve Offertes
Dankzij de digitalisering kan Vianen sneller en interactiever informatie uitwisselen met opdrachtgevers. Hierdoor worden calculaties niet alleen efficiënter, maar sluit het proces ook beter aan bij de nieuwe digitale circulaire waardeketen.
Hoe werkt het in de praktijk?
Door deze aanpak is Vianen niet alleen efficiënter geworden, maar ook beter voorbereid op toekomstige ontwikkelingen in de bouwsector.
Importeer het IFC-model van het project en filter de HSB-wanden.
Valideer de geometrie van de HSB-wanden en voeg ontbrekende onderdelen toe.
Genereer de basiseigenschappen van frame en isolatie automatisch.
Wijs gewenste opties toe, zoals beplatingen en vakvullingen.
Exporteer alle gegevens naar een online calculatiesysteem voor prijsberekeningen.
Exporteer een calculatie-IFC-model ter communicatie met de opdrachtgever.
